Hvordan bygge en lipo-batteripakke?

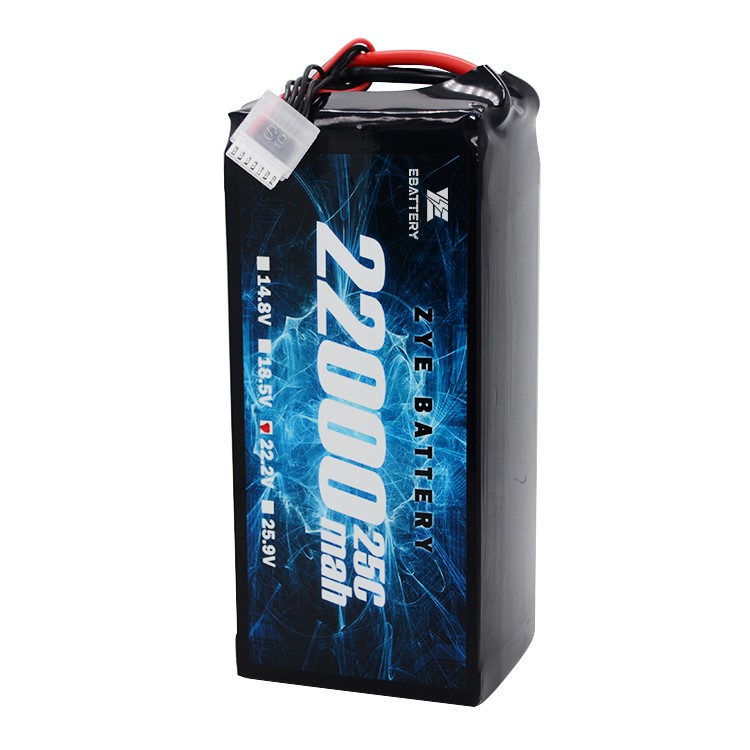

The Power Heart of Drones: Avduking av kunstnerskapet bak litiumpolymerbatteripakker

Montering av endrone batteripack er en ferdighet full av utfordringer og belønninger. Den lar deg ikke bare tilpasse utholdenhet og kraft, men gir også dyp innsikt i dronens energikjerne. Dette er imidlertid langt fra et enkelt loddespill – det er en presis kunst som balanserer elektronisk kunnskap, manuell fingerferdighet og sikkerhetsbevissthet. Denne artikkelen vil systematisk guide deg inn i verden av drone LiPo-batteripakkekonstruksjon.

I. Kjerneprinsipper: Hvorfor serie- og parallellkoblinger?

Før du dykker inn, ta tak i den grunnleggende elektriske arkitekturen til batteripakker. Vi oppnår ulike mål gjennom to metoder:

Seriekobling: Øker spenningen

Metode: Koble den positive terminalen til en celle til den negative terminalen til neste celle.

Effekt: Spenningen øker mens kapasiteten forblir uendret.

Droneapplikasjon: Høyere spenning i kraftsystemet reduserer strømforbruket ved tilsvarende effekt, forbedrer effektiviteten og gir raskere effektrespons. Vanlige 3S-batterier gir omtrent 11,1V, mens 6S-batterier leverer rundt 22,2V.

Parallell tilkobling: Økende kapasitet

Metode: Koble de positive terminalene til alle cellene sammen, og de negative terminalene sammen.

Effekt: Kapasiteten øker mens spenningen forblir uendret.

Droneapplikasjon: Forlenger flyvarigheten direkte. Parallellføring av to 2000mAh-celler gir for eksempel en total kapasitet på 4000mAh samtidig som spenningen til en enkelt celle opprettholdes.

De fleste dronebatterier bruker en "serieparallell" struktur.

Eksempel: “6S2P” består av 6 cellegrupper koblet i serie for høyspenning, hvor hver gruppe består av 2 celler koblet parallelt for økt kapasitet.

II. Fire kjerneelementer i batteripakker

Celler: Kvalitet er grunnleggende. Velg alltid strømceller fra anerkjente merker med konsistente spesifikasjoner.

Konsistens er livslinjen for pakkemontering, som omfatter kapasitet, intern motstand og selvutladningshastighet. Nye celler fra samme produksjonsparti foretrekkes.

Nikkelbånd: De "ledende broene" mellom celler. Velg passende materiale, bredde og tykkelse basert på batteriets maksimale kontinuerlige strøm. Utilstrekkelig tverrsnittsareal forårsaker overoppheting og utgjør en sikkerhetsrisiko.

Battery Management System (BMS): Den "intelligente hjernen" til batteripakken.

Hus og ledninger:

Ledninger: Hovedutladningskabler (f.eks. XT60, XT90-kontakter) må være tilstrekkelig robuste (f.eks. 12AWG silikontråd) til å håndtere høye strømmer.

Balansehode: Brukes til å koble til BMS eller balanseringslader; må tilsvare antall celler (S).

Hus: Krympeslange eller stivt foringsrør gir isolasjon, fuktbeskyttelse og fysisk skjerming.

III. Praktiske trinn: Bygg et komplett system fra bunnen av

Preparat:

Viktige verktøy: Punktsveiser, multimeter, varmebestandige hansker, vernebriller.

Arbeidsmiljø: Godt ventilert område fritt for brennbare materialer; arbeidsflate dekket med en antistatisk matte.

Trinn 1: Sortering og testing

Test og sorter alle celler ved hjelp av en kapasitetstester og intern motstandsmåler. Sørg for at parameterne til cellene i hver parallell- eller seriegruppe er så konsistente som mulig. Dette danner grunnlaget for effektiv BMS-balansering senere.

Trinn 2: Planlegging og layout

Planlegg det fysiske celleoppsettet basert på målkonfigurasjonen. Isoler celler med isolerende avstandsstykker for å forhindre kortslutning.

Trinn 3: Punktsveisetilkoblinger

Parallell gruppesveising: Sveis først cellene som skal kobles parallelt med nikkelstrimler. Sørg for at tilkoblingen er sikker og har lav motstand.

Seriekobling: Behandle de parallelle gruppene som en enkelt enhet. Koble dem deretter i serie ved hjelp av nikkelstrimler, koble positive og negative terminaler for å danne komplette "cellestrenger".

Sveising av hovedprøvetakingslinjer: Sveis BMS-spenningsprøvebåndkablene til de positive og negative terminalene til hver cellestreng.

Trinn 4: BMS-installasjon og sluttsveising

Sikre BMS i den angitte posisjonen.

Først setter du prøvebåndkabelen inn i BMS. Bruk et multimeter for å verifisere riktig spenning for hver cellestreng.

Etter bekreftelse, sveis de positive (P+) og negative (P-) terminalene på hovedutladningskabelen til de tilsvarende portene på BMS.

Trinn 5: Isolering og innkapsling

Pakk celleenheten med isolasjonsmaterialer som kraftpapir eller epoksyplate for å forhindre intern kortslutning.

Skyv krympeslange over enheten og varm den jevnt med en varmepistol for å danne en tett forsegling rundt batteripakken.

Installer balansekoblingen og hovedutløpskontakten.

Trinn 6: Innledende aktivering og testing

Koble den sammensatte batteripakken til en balanseringslader og utfør den første ladingen med lav strøm (f.eks. 0,5C).

Overvåk kontinuerlig spenningen til hver celle for å verifisere riktig BMS-balanseringsfunksjon.

Etter at ladingen er fullført, la pakken hvile i flere timer. Kontroller spenningene på nytt for å bekrefte at det ikke er unormale spenningsfall.

IV. Sikkerhetsretningslinjer

Bruk alltid vernebriller: Beskytt øynene dine mot lysbuer eller eksplosjoner forårsaket av utilsiktet kortslutning under enhver operasjon.

Forhindre fysiske punkteringer: Håndter celler med ekstrem forsiktighet, som om de var egg.

Bruk eksplosjonssikre poser: Innledende testing og lading må utføres inne i eksplosjonssikre poser.

Isoler verktøy: Sørg for at alle metallverktøyhåndtak er isolert for å forhindre samtidig kontakt med positive og negative terminaler.

V. Fremtidige trender: Oppgraderingsveiledning for LiPo-batteripakker

For tiden,drone LiPo batteripakker utvikler seg mot "høy energitetthet + intelligent funksjonalitet": Halvfaste LiPo-celler har oppnådd energitettheter på 400Wh/kg (en 50 % økning i forhold til tradisjonelle celler), noe som muliggjør fremtidig "dobbel utholdenhet ved samme vekt." Intelligente BMS-systemer vil inkludere temperaturvarsler og cellehelseovervåking, og gir tilbakemelding om batteristatus i sanntid via apper for å redusere sikkerhetsrisikoen ytterligere.
